一、产品概述:
在光伏发电系统中,数量庞大的光伏电池组件进行串并组合达到需要的电压电流值,以使发电效率 达到最佳。为了减少太阳能光伏电池阵列与逆变器之间的连线,优化系统结构,提高可靠性和可维护性,将若干个光伏串列并联接入汇流箱,汇流后通过防雷器和断路器再接入逆变器。智能光伏汇流箱除具备 基本的汇流防雷功能外,还可提供光伏组件电流测量、监测光电池阵列中电池板运行状态、电池电压、汇流总功率、支路功率、汇流箱防雷器状态采集、直流断路器状态采集、继电器接点输出等功能,并可把采集的电量数据和设备状态上传到监控系统。


二、产品型号:

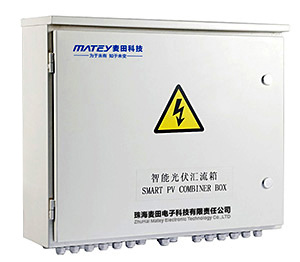

 产品名称:智能光伏汇流箱
 产品型号: MT-HL-01  参考尺寸:795*480*175mm  重 量:>10kg

三、基本功能:
  ◇ 采用霍尔电流传感器对每一路光伏组串电流、母线输出电压进行采集监测、开路报警和本地故障定位。
  ◇ 采集直流断路器、防雷器等输出接点状态,及汇流箱内部温度。
  ◇ 可配显示模块,就地显示组件串电流、母线电压、箱内温度等,方便参数设定和数据查询。
  ◇ 光伏阵列开路报警、短路报警和避雷器失效报警。
  ◇ 每路电池串列配有防反二极管,正负极配有光伏专用熔丝,在组串故障时进行保护。
  ◇ 专用高压防雷器对汇流后母线正负极进行保护。
  ◇ 可扩展外部传感器输入接口,支持环境监测仪等接入。
  ◇ 采用汇流箱本身电源工作,现场无需单独布线。
  ◇ 采用RS485通讯端口,标准Modbus-RTU通信协议,全面兼容光伏发电系统内外部通讯。

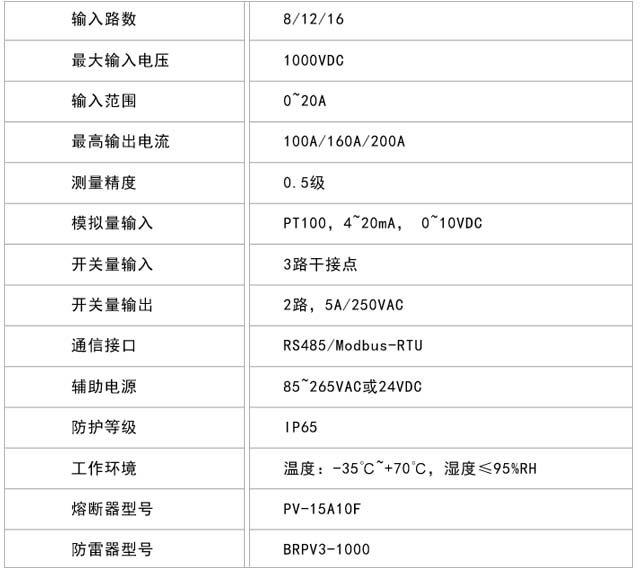

四、技术参数:



五、规格尺寸:

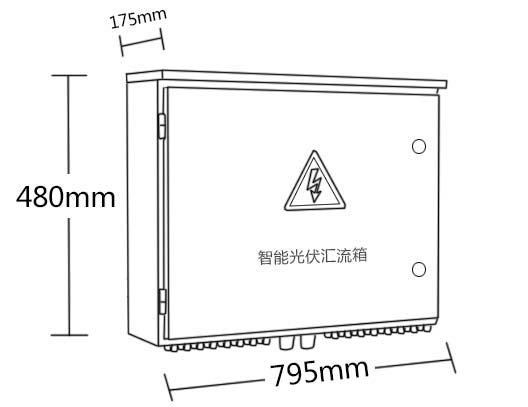

智能光伏汇流箱尺寸图(单位:mm)
